Klimat K7 svart

Benämning: Badrumsfläkt Klimat K7 svart
Art.nr: 50003
E-nr: 9302646
RSK: 8750000

Kanal Ø: Ø100 mm (Ø80 – 125)
Placering: Vägg eller tak

Diameter: Ø175 mm
Djup: 55 mm
Vikt: 0,46 kg

Färg: Svart
Material: Polypropen (låg miljöpåverkan)

Elinstallation: OBS! All fast elinstallation ska utföras av behörig elinstallatör

Kapacitet, friblåsande:
–  Lågvarv 40 m³/h (11,1 l/s)
–  Mellanvarv 60 m³/h (16,7 l/s)
–  Högvarv 95 m³/h (26,4 l/s)
–  Maxvarv 110 m³/h (30,6 l/s)
Max tryck: 48 Pa
Ljudtrycksnivå: 17 – 25 dB(A) 3 m

Allpolig brytare: Ja
Effektförbrukning: 3W
Spänning / Frekvens: 230V AC 50Hz
Anslutning: Dold eller utanpåliggande
Typ av motor: BLDC

Kapslingsklass: IP44 (område 1)
Isolationsklass: Klass II ska ej skyddsjordas

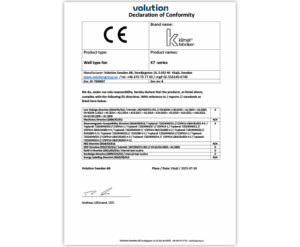

Certifikat: S – Intertek
Märkningar: CE
Temperaturområde: 5 – 35°C

Med Klimat K7 får du sju fläktar i en. Den är både en badrumsfläkt, med sex valbara ventilationslösningar, och en energisparande värmeförflyttare.
– Enkelt att välja funktion: Lyft täcklocket. Välj läge. Klart!
– Enkel att installera: Skruva upp väggram (integrerade tätningar). Anslut fas och nolla. Klart!
– Enkel att rengöra: Motorenhet med bajonettfattning och löstagbar vinge gör fläkten enkel att ta isär och rengöra.

Utmärkt prestanda, hög tryckförmåga och låg ljudnivå. Fyra hastigheter för optimal ventilation, självjusterande fuktstyrning, närvarosensor, timer, vädringsfunktion, termostat, manuell start/stopp. Självkalibrerande motor med inbyggd farthållare som optimerar ventilationsflödet och motverkar kallras även när fläkten går på lågvarv.

Försumbar energiförbrukning max 3 Watt. Material med låg miljöpåverkan (PP).

Beskrivning av automatiska funktioner

Kontinuerlig grundventilation (grundflöde)
Fläkten arbetar på ett konstant lågvarv, 40 m³/h, vilket skapar en nyttig grundventilation.
Klimat K7 har en unik självkalibrerande motor med inbyggd farthållare som optimerar ventilationsflödet och undviker kallras även när badrumsfläkten går på lågvarv.

Närvarosensor – rörelse (IR) och ljus
Närvarosensorn aktiveras av rörelse (IR) eller när belysning tänds. Eftergångstid 15 minuter.
Fläkten går på ett mellanvarv, 60 m³/h och beroende på val av funktionsläge startar den:
– direkt (läge 1, 2 och 6)
– med 2,5 minuters fördröjning (läge 4)

Fuktautomatik
En självjusterande fuktsensor känner kontinuerligt av rummets fuktnivå. Fläkten startar automatiskt vid hastig höjning av fuktnivån (t.ex. vid duschning).
När fuktnivån återställts återgår fläkten till grundflöde alternativt stannar.
Beroende på val av funktionsläge går fläkten på:
– Högvarv 95 m³/h (läge 1, 3, 4, 6 och 8)
– Maxvarv 110 m³/h (läge 2)

Manuell start och stopp via brytare
Badrumsfläkten kan kopplas för manuell start via en separat lamp-/strömbrytare.
När brytaren slås till startar fläkten och går på högvarv 95 m³/h. När brytaren stängs av stannar fläkten.

Vädringsfunktion (Fritidshus)
Om fläktens fuktautomatik eller närvarosensor inte varit aktiva under 24 timmar startar vädringsfunktionen.
Fläkten går då på mellanvarv (60 m³/h) i 30 minuter var 12:e timma.

Värmeförflyttare, termostat
Flyttar överskottsvärme från ett rum till ett annat rum.
– Fläkten startar vid 28°C och går på högvarv 95 m³/h.
– Fläkten stannar vid 24°C.

Klimat K7 som Badrumsfläkt

Ska Klimat K7 användas som badrumsfläkt finns det sex stycken valbara driftlägen som löser frånluftsuppgifterna i alla tänkbara bostäder med självdragsventilation.
Den är anpassad och godkänd för att monteras i våtutrymmen som t.ex. WC, badrum/dusch och tvättstuga.
Monteras i egen separat ventilationskanal (Ø80-125 mm), yttervägg eller tak.

Lägen för kontinuerlig grundventilation:
Läge 1: Vid leverans är fläkten inställd för att optimera luftflödet helt automatiskt i tre hastighetslägen:
– Kontinuerligt grundflöde (lågvarv 40 m³/h).
– Närvarosensor rörelse (IR)/ljus (mellanvarv 60 m³/h). Eftergångstid 15 minuter.
– Självjusterande fuktautomatik (högvarv 95 m³/h).

Läge 2: När det behövs extra drag…
Samma som läge 1 men fuktautomatiken är inställd på maxvarv:
– Kontinuerligt grundflöde (lågvarv 40 m³/h).
– Närvarosensor rörelse (IR)/ljus (mellanvarv 60 m³/h). Eftergångstid 15 minuter.
– Självjusterande fuktautomatik (maxvarv 110 m³/h).

Läge 3: Utan Närvarosensorn igång.
Här jobbar fläkten automatiskt i två hastigheter:
– Kontinuerligt grundflöde (lågvarv 40 m³/h).
– Självjusterande fuktautomatik (högvarv 95 m³/h).

Extraläge 8: Förhöjt grundflöde
Lika som läge 3, men med förhöjt grundflöde.
– Kontinuerligt grundflöde (mellanvarv 60 m³/h).
– Självjusterande fuktautomatik (högvarv 95 m³/h).

Lägen för tillfälliga ventilationsbehov:
Läge 4: Fukt- och närvarosensor.
Startar automatiskt vid närvaro eller när fuktnivån höjs i rummet.
–Närvarosensor rörelse (IR)/ljus (mellanvarv 60 m³/h). Startfördröjning 2,5 minuter. Eftergångstid 15 minuter.
– Självjusterande fuktautomatik (högvarv 95 m³/h).

Läge 5: Manuell start/stopp via strömbrytare.
Vid start går fläkten på högvarv 95 m³/h.

Läge 6: Vädringsfunktion
Ventilerar t.ex. fritidshuset även när du inte är där.
Samma funktion som läge 4, startar vid närvaro eller när fuktnivån höjs i rummet. Om fläkten varit inaktiv i mer än ett dygn aktiveras vädringsfunktionen (mellanvarv 60 m³/h) och vädrar ur rummet i 30 minuter var 12:e timme.

Klimat K7 som Värmeförflyttare

Läge 7: på multifunktionsväljaren är en effektiv värmeförflyttare med inbyggd termostat.
Flyttar överskottsvärme från ett rum till ett annat rum. Spar energi – ta hand om överskottsvärmen från din braskamin.
– Fläkten startar vid 28°C och går på högvarv 95 m³/h.
– Fläkten stannar vid 24°C.
